Kylpyhuoneen turhamaisuus -piirustukset, joita hotellitoimintaryhmät voivat todella käyttää



Siisti PDF voi olla melkein hyödytön, jos siinä näkyy tarkoitettu tyhjennyskeskus asennetun putken liikkuessa laatikon kiskon ympäri. Piirustus näyttää edelleen ammattimaiselta. Huone kertoo toisenlaista tarinaa. haluankylpyhuoneen turhamaisuus rakennettujen piirustusten mukaansäilyttää tämä ero rehellisesti, mukaan lukien lopullinen huoltoasema, kaapin muutos, huippukoodi ja hyväksytty muutos. Muutoin ensimmäisestä huoltoteknikosta tulee henkilö, jonka on löydettävä asennus uudelleen.

En odota laitostiimin etsivän jokaista valmistusversiota löytääkseen yhden saranan, sulkuventtiilin tai vaihtoroiskeen. Luovutukseen tarvitaan tiivis huonetietue, joka on linkitetty valvottuun projektitiedostoon. Sen pitäisi vastata nopeasti neljään kysymykseen: mikä on asennettu, missä se on, miten siihen pääsee käsiksi ja mikä hyväksytty viite tunnistaa korvaavan.

Sisällysluettelo

1. Suunnittelutarkoituksen erottaminen asennetusta tietueesta
2. Äänityshuone, kaappi, kansi, pesuallas ja huoltotiedot
3. Piirustusten yhdistäminen valokuviin ja komponenttien aikatauluihin
4. Muutosten, versioiden ja ylläpitoon pääsyn hallinta
5. Luodaan tiedosto, jota hotellitoiminta voi etsiä ja johon luottaa

Kylpyhuoneen turhamaisuuden piirustukset eivät ole hyväksyttyä suunnittelusarjaa

Hyväksytty suunnittelu on edelleen tärkeä, koska se määrittelee tarkoituksen, mitat ja vastuut. Rakennetun -tietueen tarkoitus on toinen. Se tunnistaa lopullisen asennetun tilan ja viittaa hyväksyntään, joka salli mahdollisen eron. En koskaan poista alkuperäistä mittaa ja vaihda sitä hiljaa. Merkitsen asennetun arvon, viittaan muutostietueeseen ja säilytän molemmat versiot dokumenttihistoriassa.

TheHotellikylpyhuoneen turhamaisuuspaketit: täydellinen opasmäärittää, kuinka kaappi, kansi, pesuallas ja projektitiedot sopivat yhteen. Lopullinen tietue käyttää samaa pakettilogiikkaa. Jos työtaso tuli yhdestä lähteestä ja kaappi toisesta, huonelevyyn on silti yhdistettävä niiden tunnisteet ja hyväksytty rajapinta niiden välillä.

Muodollinenrakennettuna-piirustuksenakertoo, mitä rakennettiin, eikä sitä, mitä tarjouspiirustuksessa oli jäljellä. Turhamaisuudesta se ei vaadi ylikuormitettua rakennusmallia. Se vaatii tarkat huonetiedot, luettavat mitat, selkeät näkymät ja luotettavan hakemiston valokuvista, aikatauluista ja muutoshyväksynnöistä.

Käytä yhtä huoneen tunnistetta kaikkialla

Pidän saman huonekoodin piirustuksessa, kaapin tarrassa, ylätarrassa, tarkastuskuvissa, vesi{0}}testilomakkeessa, laitteistoaikataulussa ja luovutushakemistossa. Jos hotelli numeroi huoneet uudelleen ennen avaamista, tiedosto sisältää sekä rakennuskoodin että toimintahuoneen numeron. Yksinkertainen risti-viittaus estää huoltohenkilöstöä tilaamasta komponenttia väärän historiallisen tarran perusteella.

Huonetyypin{0}}aikataululla on edelleen merkitystä, mutta se ei voi korvata yksittäistä tietuetta. Toistuvat huoneet voivat jakaa yhden vakiopiirustuksen, kun taas pieni osa sisältää käsintehtyjä asetteluja, esteettömiä välejä, erilaisia ​​seiniä tai hyväksyttyjä palvelupoikkeamia. Käytän vakioyksityiskohtia kerran ja lisään sitten huonekohtaisen-poikkeamasivun vain, jos asennusolosuhteet poikkeavat toisistaan.

Toistuville hotelleillekylpyhuoneen turhamaisuus rakennettujen piirustusten mukaantarvitsevat huoneen{0}}tilahakemiston vakiotietojen viereen. Merkitsen, onko jokainen huone standardin mukainen, käsiasetelma vai hyväksytty poikkeama. Tämä indeksi estää teknikkoa pitämästä yhtä epätavallista huonetta todisteena siitä, että koko huonetyyppi on rakennettu samalla tavalla.

Tallenna kaappi kokoonpanoksi, ei suorakulmioksi

Kaapin ääriviivat ja kokonaisleveys eivät kerro kenellekään, kuinka sitä pitää huoltaa. Tietue tarvitsee kaapin koodin, käden suunnan, rakennustyön, esillä olevat päätypaneelit, täytteiden leveydet, seinäkiinnitysalueet, kiskojen sijainnit, irrotettavat selkänojat, huoltopaneelit, ovien ja laatikoiden koot, laitteistoperheet ja mahdolliset sivustolla{1}}leikatut huoltoaukot. Merkitsen myös mitkä paneelit voidaan irrottaa yläosaa häiritsemättä.

Thekylpyhuoneen kaappivalikoimaantaa projektiryhmille selkeän luokkapolun, mutta huonetietueen on rajattava tämä valinta asennettuun yksikköön ja loppuun. Yleinen luokan nimi ei voi tunnistaa vaihtolaatikon etuosaa vuosia myöhemmin. Lisään kontrolloidun viimeistelyn, en satunnaista kuvausta, kuten lämmin harmaa tai pähkinäpuu.

Vanity-komponenttien aikataulutiedot kuuluvat piirustuksen viereen tai linkitettyyn aikatauluun vakailla tunnisteilla. Sarana- ja juoksukoodit, kahvan viimeistely, tehokomponentit, peilikaapin laitteistot ja irrotettavat kannet tarvitsevat riittävän tarkkuuden huoltohankintoja varten. Tämä eroaa varaosien-määräaikataulusta. Yksi ilmoittaa, mikä on asennettu; toinen ilmoittaa, mitä varastoa projektilla on.

JulkaistuHotel Vanity Replacement{0}}Osaaikataulu tiimeillekattaa varamäärät ja luovutuksen hallinnan. Linkitän rakennetun komponentin koodin-tähän aikatauluun, jotta teknikko voi nähdä, onko oikea tuote jo varastossa, ennen kuin improvisoitu korjaus muuttaa kaappia.

Laitan myös huolto--käyttöaikailmoituksen vain silloin, kun komponentin valmistaja tai projektin vaatimus tukee sitä.Kylpyhuoneen turhamaisuus rakennettujen piirustusten mukaaneivät ole paikka arvatuille vaihtoväleille. Ne tunnistavat asennetun osan, säätöreitin ja hyväksytyn korvaavan osan, jotta toiminnot voivat tehdä päätöksen nykyisen näytön perusteella, milloin komponentti tarvitsee lopulta huomiota.

Näytä turhamaisuustop, pesuallas ja seinäliitos selkeästi

Ylänäkymä tarvitsee valmiin pituuden ja syvyyden, näkyvät ylitykset, seinän-sivuraot, sauman sijainnin tarvittaessa, pesualtaan aukon, hanan reiät, reunaprofiilin, roiskekorkeuden, sivupalat ja kaikki kentän-piirretyt alueet. Kirjaan materiaali- ja viimeistelykoodin. Jos yläosassa on näkyvä liike, koko-laatan tai tuotantokuvan viite kuuluu myös viimeistelytietueeseen.

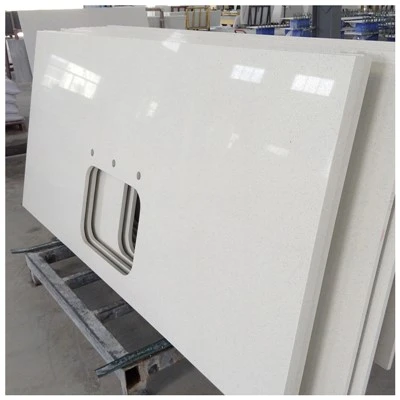

A kvartsinen turhamaisuustasosaattaa toistua jatkuvasti monissa huoneissa, mutta asennettu geometria voi silti vaihdella seinän palautuksissa ja huoltokatkoissa. Luonnonkivitaso lisää laatta-erityistä vaihtelua ja korjaustodisteita. Piirustus identifioi geometrian; linkitetty valokuva tunnistaa todelliset näkyvät kasvot. En pyydä yhtä asiakirjaa tekemään molempia töitä huonosti.

Kirjaan altaaseen valmistajan ja mallin, asennustavan, tuen yksityiskohdat, ylivuototilan, jäte- ja hanakokoonpanon. Piirustuksessa näkyy kulhon kuori yläosan alla, koska siellä laatikot, kiskot ja palvelut kilpailevat. Jos hyväksytty sivuston muutos leikkasi laatikkoa tai siirsi kiskoa, lopullisen tuloksen on näytettävä-rakennettu-näkymä.

Kylpyhuoneen viimeistelyn ennätystiedot kattavat myös takaiskun ja tiivisteen. Huomaan viimeistelykoodit, palautussuunnan, liitospaikat ja hyväksytyn tiivistysaineen viittauksen. Valokuva tavallisen peilivalon alla auttaa erottamaan asennetun värin myöhemmästä vaihdosta, joka näytti samalta vain varastovalaistuksessa.

Sama viimeistelyvalokuva tarvitsee neutraalin referenssin ja laajemman huonenäkymän. Kameran valotus voi saada yhden yläosan näyttämään lämpimämmältä tai viileämmältä kuin asennettu pinta. käytänkylpyhuoneen turhamaisuus rakennettujen piirustusten mukaanosoittaa hyväksyttyyn fyysiseen viimeistelynäytteeseen ja tuotekoodiin; valokuva tallentaa sijainnin ja kunnon sen sijaan, että se teeskentelee olevan täydellinen väristandardi.

Kartoita putki- ja sähköyhteys ennen kuin se on piilotettu

Hyödyllinenputkien pääsypiirustusnäyttää lopullisen tyhjennyskeskuksen, syöttöpisteet, venttiilin suunnan, erotusreitin, letkureitit ja paneelin tai laatikon, josta pääsee käsiksi. Se merkitsee myös alueita, joilla poraus on kielletty, koska palvelut kulkevat kaapin takaa. Otan valokuvia ennen takapaneelin sulkeutumista käyttämällä kehyksessä olevaa mittakaavaa ja huonekoodia.

TheKylpyhuoneen turhamaiset putkityöt-tallentaa aiotut huoltovyöhykkeet ennen tuotantoa ja asennusta. Lopullinen piirros kuvaa, missä palvelut todella päättyivät. Kun nämä kaksi eroavat toisistaan, vaadin hyväksytyn muutoksen viittauksen. Käsin kirjoitettu mitta ilman perustietoa tai hyväksymispäivää on vain vihje.

Sähköiset tiedot noudattavat samaa logiikkaa. Näytä pistorasia, eristin, virta-laatikon syöttö, valaistusohjain tai peililiitäntä, kun ne ovat osa meikkipakkausta. Tunnista saatavilla oleva eristys ja irrotettavat kannet. Sähkösuunnittelija ja lisensoitu kauppa oman koodin noudattaminen; turhamaisuustietue näyttää fyysisen liitännän ja huoltoreitin ilman, että heidän sertifioituja asiakirjojaan vaihdetaan.

TheKylpyhuoneen turhamaisuus sähköpistorasian suunnitteluselittää, kuinka laatikon liike, roiskevyöhykkeet ja peilien asennot vaikuttavat varhaiseen koordinaatioon. Viimeiseen tietueeseeni lisätään asennuspaikka ja komponenttitarra, mikä estää myöhemmän vaihtotyön luottamasta pelkästään alkuperäiseen{1}}kokoonpanoon.

Ennen kuin suljet sähkö- ja putkinäkymät, pyydän jotakuta, joka ei ole valmistellut niitä, paikantamaan jokaisen tukiaseman todellisesta huoneesta. Jos henkilö ei löydä tietueesta venttiiliä, ohjainlaitetta tai irrotettavaa kantta, asiakirja tarvitsee toisen näkymän tai mittasuhteen. Hyväkylpyhuoneen turhamaisuus rakennettujen piirustusten mukaanon testattu käytön mukaan, eikä niitä hyväksytä, koska arkin reuna näyttää valmiilta.

Käytä todistematriisia, joka johtaa todisteisiin

Pidän pääarkin luettavana ja siirrän yksityiskohdat viitattuihin tietueisiin. Alla oleva taulukko näyttää vähimmäissuhteen, jonka odotan. Hankkeen tekniset tiedot saattavat vaatia lisätietoja.

Kova{0}}voitettu oppitunti: tallentamattomasta sivuston muutoksesta tulee tulevaisuuden purku

Viemäriä voidaan siirtää laatikon ympäri ja se toimii täydellisesti luovutuksen yhteydessä. Jos tarkistettu keskus ja pääsyreitti eivät koskaan tule tietueeseen, myöhempi teknikko näkee vain alkuperäisen piirustuksen. Haku alkaa sitten poistamalla paneelit, laatikot tai pinnat, joita ei tarvinnut häiritä. Asennus onnistui, mutta puuttuva tietue muuttaa rutiinihuollon tutkinnaksi.

Oppitunti: Tallenna jokainen hyväksytty piilotettu muutos ennen kuin viimeinen irrotettava paneeli palaa.

Tee tiedostosta haettavissa oleva, versioitu ja tarpeeksi pieni käytettäväksi

Valokuvat tarvitsevat nimet, suunnan ja kontekstin

Nimeän kuvat huoneen, komponentin ja näkymän mukaan kameranumeroiden jättämisen sijaan. Hyödyllinen sarja sisältää yleisen turhamaisuuden, kaapin etiketin, yläpinnan, pesualtaan alapuolen, venttiilit ja lukon, avoimen pääsypaneelin, laitteistokoodin, seinäliitoksen ja lopullisen kuivan tilan. Lisään nuolia tai kuvatekstejä vain silloin, kun yksityiskohdat ovat muuten epäselviä. Raaka-alkuperäiset ovat saatavilla.

Yhden nykyisen tarkistuksen on oltava ilmeinen

Hyväkylpyhuoneen turhamaisuus rakennettujen piirustusten mukaannäytä versio, julkaisupäivä, laatija ja hyväksyntätila jokaisella arkilla. Korvatut tiedostot pysyvät arkistoituina, mutta ne eivät sijaitse nykyisen version vieressä lähes identtisillä nimillä. Pidän parempana kontrolloitua hakemistoa, joka osoittaa viimeisimpään arkkiin ja säilyttää historian erikseen.

Jäsennellyt aikataulut päihittävät pitkät nuotit

Käytän johdonmukaisia ​​kenttiä komponenttikoodille, valmistajan viitteelle, viimeistelylle, soveltuvuudelle huoneelle ja vaihtohuomautukselle. Näin hotellitiimi voi suodattaa aikataulua lukematta proosasivuja. Piirustuksessa on edelleen olennaiset mitat ja käyttöohjeet, mutta se ei toista koko varaosia, hoito- tai käyttöönottoasiakirjaa.

Eskaloi puuttuva tai ristiriitainen tietue välittömästi

Jos asennusolosuhteet ja piirustus eivät ole yhtä mieltä, valokuvaa ensin koko turhamaisuus ja erityinen ero mitattavissa olevalla viitteellä. Toiseksi, keskeytä kaikki työt, jotka peittävät tai muuttavat tilaa. Kolmanneksi lähetä vastaavalle projektiryhmälle ja toimittajalle nykyinen piirustus, huonekoodi, tarkastuskuvat ja muutoshistoria vertailua varten. Korjaan valvotun tietueen vasta, kun asennettu kunto ja hyväksyntäpolku ovat yhtäpitäviä.

Usein kysytyt kysymykset

1. Mitä kylpyhuoneen turhamaisuuden tulee sisältää?

He tarvitsevat huoneen tunnisteen, lopullisen kaapin geometrian ja koodit, tiedot ylä- ja pesualtaasta, asennetut huoltopaikat, huoltopaneelit, viimeistelyt, seinäliitokset, komponenttien viittaukset, hyväksytyt poikkeamat, käyttöönottotodisteet ja linkit huone{0}}koodattuihin valokuviin. Tarkka projektispesifikaatio ohjaa lopullista tuotetta.

2. Riittääkö merkityt-asennuspiirustukset luovutusta varten?

Ne voivat muodostaa aloitustietueen, jos merkinnät{0}}ovat luettavissa, päivätty, jäljitettävissä ja siirretty vaadittuun lopulliseen muotoon. Löysä punainen-viivaarkki ilman huoneen tunnistetta, hyväksymistilaa tai linkitettyjä valokuvia ei riitä toistuviin hotellitoimintoihin.

3. Pitäisikö jokaisessa toistuvassa hotellihuoneessa olla erillinen piirustus?

Käytä yhtä kontrolloitua vakiopiirustusta aidosti toistuviin olosuhteisiin, ja säilytä sitten huoneindeksi ja poikkeamataulukko käsien asetteluista, esteettömistä huoneista tai hyväksytyistä paikkamuutoksista. Jokainen huone tarvitsee edelleen tietueen, joka tunnistaa sen asennetut komponentit ja testitilan.

4. Miten piilotetut putki- ja sähkötyöt tulee kirjata?

Näytä lopulliset mitat määritetystä peruspisteestä, tunnista venttiilit ja eristys, merkitse pääsyreitit ja ei-{0}}porausvyöhykkeet ja linkitä -sulkemista edeltäviin valokuviin näkyvällä mittakaavalla ja huonekoodilla. Sertifioidut kaupparekisterit säilyvät erillään, jos projekti sitä vaatii.

5. Mitä pitäisi tapahtua ensin, kun rakennettu{1}}piirustus on ristiriidassa huoneen kanssa?

Valokuvaa ja mittaa asennettu kunto ja lopeta sitten kaikki työt, jotka voivat peittää tai muuttaa sen. Lähetä todisteet nykyisen piirustuksen, huoneaikataulun ja alkuperäisten tarkastuspöytäkirjojen kanssa vastaavalle toimittajalle ja projektiryhmälle ennen valvotun luovutustiedoston tarkistamista.

Pika-kylpyhuoneen turhamaisuuden tarkistuslista

• Yhdistä leikkaushuoneen numero rakennushuoneen koodiin.
• Levykaapin, kannen, pesualtaan, hanan ja laitteiston tunnisteet.
• Mittaa loppupalvelut ja pääsypaneelit ilmoitetusta datapisteestä.
• Linkitä huone{0}}koodatut valokuvat kuhunkin piilotettuun käyttöliittymään.
• Viittaa jokaiseen hyväksyttyyn poikkeamaan suunnittelutarkoituksen poistamisen sijaan.
• Erota nykyinen numero arkistoiduista korvatuista versioista.
• Varmista, että tiedosto avautuu, etsii ja tulostaa ennen luovutusta.

Aiheeseen liittyvät projektioppaat

Yhdistä lopullinen tietue paketin määrittelyyn, asennusreittiin, palvelukokoon{0}}ja toimintojen hallussa olevaan korvaavaan varastoon.

Paketin suunnittelu

Hotellikylpyhuoneen turhamaisuuspaketit: täydellinen opas

Siirrä hyväksytty kaappi, kansi, pesuallas ja vastuurakenne lopulliseen huonetietueeseen.

Sivuston järjestys

Hotel Bathroom Vanity -asennus sivuston julkaisusta luovutukseen

Tallenna jokainen vapautunut asennustila, kun seinät, palvelut ja komponenttitarrat pysyvät näkyvissä.

Palvelut-Out

Kylpyhuoneen turhamaiset putkityöt-

Vertaa suunniteltuja tyhjennys-, venttiili- ja sulkuvyöhykkeitä luovutuksen yhteydessä säilytettyihin lopullisiin asentoihin.

Vaihtoohjaus

Hotel Vanity Replacement{0}}Osaaikataulu

Yhdistä jokainen asennettu koodi varatuotteeseen ja määrään, joka säilytetään tulevaa huoneen huoltoa varten.

Lopullinen johtopäätös

Hyödyllinenkylpyhuoneen turhamaisuus rakennettujen piirustusten mukaantallentaa lopullinen huone hautaamatta sitä jokaisen historiallisen asiakirjan alle. Ne tunnistavat kaapin, kannen, pesualtaan, laitteiston, palvelut, tukiasemat, viimeistelyt ja hyväksytyt muutokset ja yhdistävät sitten nämä tiedot haettavissa oleviin valokuviin ja aikatauluihin. Näin tekisin: julkaisen laihaan tietueen, jonka teknikko voi lukea turhamaisuuden vierestä, koska KA UNITED säilyttää mieluummin yhden selkeän piilotetun-palvelukuvan kuin pyytäisi valmiin paneelin poistamista vain saadakseen tietää, mitä sen takana on.
